VPCLS2 samostatne spracováva všetky komunikačné a diagnostické úlohy protokolu PROFIBUS-DP-slave. Nie je potrebný žiadny ďalší mikrokontrolér ani softvér. Všetky potrebné časovače a monitorovacie funkcie sú implementované v hardvéri. Keď VPCLS2 prijme bezchybný telegram-request, automaticky vygeneruje požadovanú odpoceď. Tento ASIC je preto optimálne vhodný na nákladovo efektívnu realizáciu jednoduchých I/O zariadení PROFIBUS na jednom čipe.

Prevádzka

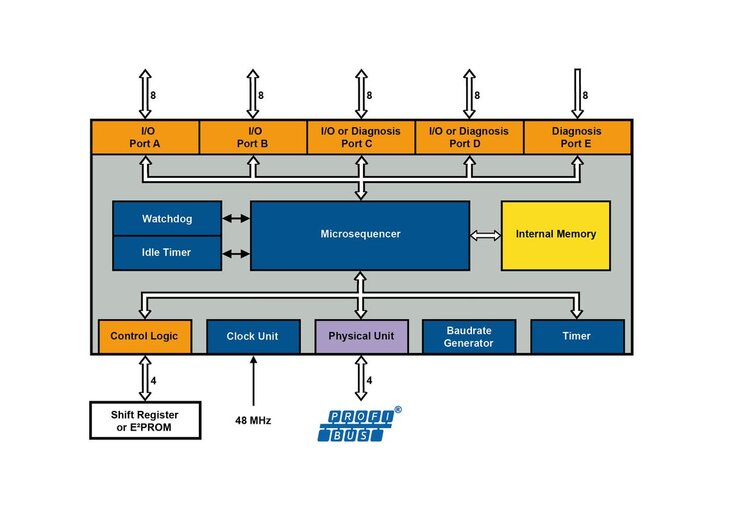

Protokol PROFIBUS spracúva integrovaný Microsequencer, špeciálna architektúra procesora RISC vyvinutá spoločnosťou profichip a prispôsobená pre tento typ aplikácie PROFIBUS slave. Microsequencer kontroluje správnosť a hodnovernosť všetkých prichádzajúcich telegramov, sleduje presnosť časovania zbernice a automaticky generuje telegram s odpoveďou podľa normy PROFIBUS.

Komunikačné funkcie
Baudrate-Generator poskytuje interné hodiny potrebné pre prenosové rýchlosti PROFIBUS od 9,6 kbit/s do 12 Mbit/s.
VPCLS2 potrebuje hodinový vstup z externého 48 MHz kryštálového oscilátora. Prevádzkový režim LSPM2 s napájaním hodín 24 MHz a zníženými prenosovými rýchlosťami nie je podporovaný. I/O rozhranie pozostáva zo štyroch 8-bitových dátových portov a jedného 8-bitového diagnostického vstupného portu. Každý dátový port môže byť nakonfigurovaný ako vstupný alebo výstupný port. Dva dátové porty možno nakonfigurovať ako ďalšie diagnostické vstupné porty. Smer portov a ich funkcie sa volia pomocou piatich konfiguračných pinov.

Aplikácia

Adresa a identifikačné číslo stanice PROFIBUS sú uložené v externej pamäti EEPROM alebo v sériovom posuvnom registri. Integrovaná riadiaca logika generuje riadiace signály pre sériovú EEPROM alebo externý posuvný register podľa zvoleného typu rozhrania.

• protokol PROFIBUS-DP-V0
• asynchrónne rozhranie podľa PROFIBUS-DP
• maximálna rýchlosť prenosu dát 12 Mbit/s
• automatické rozpoznanie rýchlosti prenosu údajov
• 8-bitové diagnostické vstupy (pevné)
• 32 bitov I/O, z toho 16 bitov konfigurovateľných ako ďalšie diagnostické vstupy
• EEPROM alebo DIP prepínače sa používajú na nastavenie sieťovej adresy a identifikačného čísla
• hodiny 48 MHz
• napájacie napätie 5 V
• kompatibilný s LSPM2 od spoločnosti Siemens
• puzdro PQFP80 (v súlade s RoHS)
