EMC-INspektor® V2

So zvyšujúcou sa hustotou výkonu v priemyselnej výrobe vzrastá riziko blúdivých prúdov pozdĺž káblov, na vodivých cestách napájania a potenciálových vyrovnávacích systémoch. Diagnostický nástroj EMV-INspektor® V2 umožňuje automatický, bezkontaktný a neprerušovaný test a dočasne zaznamenáva elektromagnetické poruchové veličiny. Do prístroja je možné pripojiť až štyri prúdové transformátory. Merané hodnoty sú oddelene zaznamenané, vyhodnotené a porovnané. INspektor® zobrazí efektívne hodnoty, amplitúdy a frekvenčné zdroje pre každý kanál. Amplitúdy a spektrum sú zobrazené v priebehu času v diagrame.

Vlastnosti EMC-INspektora V2

  • meranie blúdivých prúdov, tienenia a poruchových prúdov,
  • paralelné skúmanie viacerých potenciálne narušených častí,
  •  permanentná analýtza a monitoring (Condition Monitoring),
  • porovnanie vstupných údajov,
  • špecifické hodnotenie stavu a alarmovanie,
  • vizuálne zobrazenie rušivých veličín prostredníctvom webového rozhrania,
  • export nameraných údajov na USB-kľúč alebo cez LAN-rozhranie,
  • konfigurácia softvéru prístroja prostredníctvom web rozhrania.

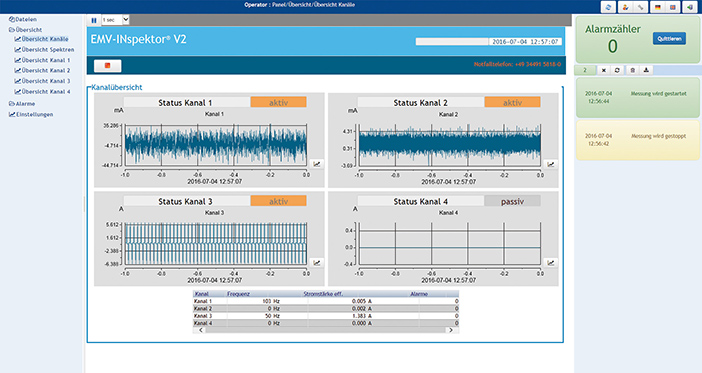

Prehľad kanálov 1 - 4:

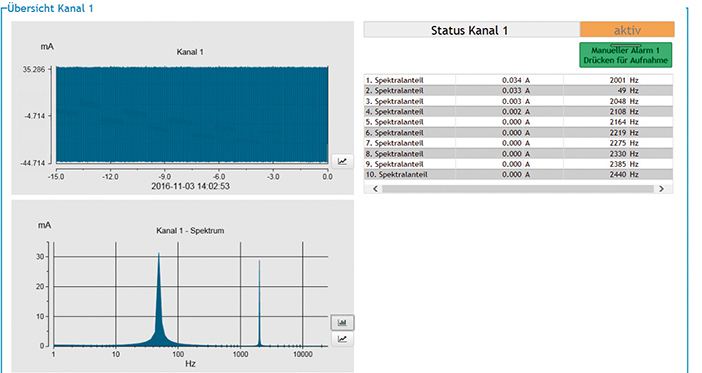

Detail kanálu 1:



Zachytenie prúdu až 4-mi meracími adaptérmi:

Sporadische Störspitzen erfassen und EMV-Störungen erkennen

Meracie prístupy:

  • EMC rušenia pozdĺž káblov,
  • EMC rušenia prostredníctvom 24 V DC napájania,
  • EMC rušenia prostredníctvom 230/400 V AC nízkeho napätia,
  • EMC rušenia v systéme vyrovnávania potenciálov,
  • EMC rušenia prostredníctvom vedenia vysielača.


Merací adaptér:

  • vrátane 1 adaptéra, k INspektoru je možn pripojiť až 4 adaptéry,
  • merací rozsah od 1 mA až do 50 A AC,
  • kategória merania 600 V CAT II, 300 V CAT III,
  • upínací otvor 30 mm,
  • dĺžka pripájacieho kábla cca. 1,5 m.




Technické detaily

Meracie prístupy:

  • EMC rušenia pozdĺž káblov
  • EMC rušenia prostredníctvom 24 V DC napájania
  • EMC rušenia prostredníctvom 230/400 V AC nízkeho napätia
  • EMC rušenia v systéme vyrovnávania potenciálov
  • EMC rušenia prostredníctvom vedenia vysielača

Merací adaptér:

  • vrátane 1 adaptéra, k INspektoru je možné pripojiť až 4 adaptéry
  • merací rozsah od 1 mA až do 50 A AC
  • kategória merania 600 V CAT II, 300 V CAT III
  • upínací otvor 30 mm
  • dĺžka pripájacieho kábla cca. 1,5 m
Prstom posuňte tabuľku doľava
Kód
Popis
Obrázok
Dopyt
122010001

EMC-INspektor® V2

EMC measuring und analysing tool to record temporarily or permanently electromagnetic interferences
Transport bag contains
EMC-INspektor V2 - 1pc
EMC-INspektor measuring and diagnostic clamp- 1pc


122010002

EMC-INspektor Measuring and diagnostic clamp
